Видеовынос

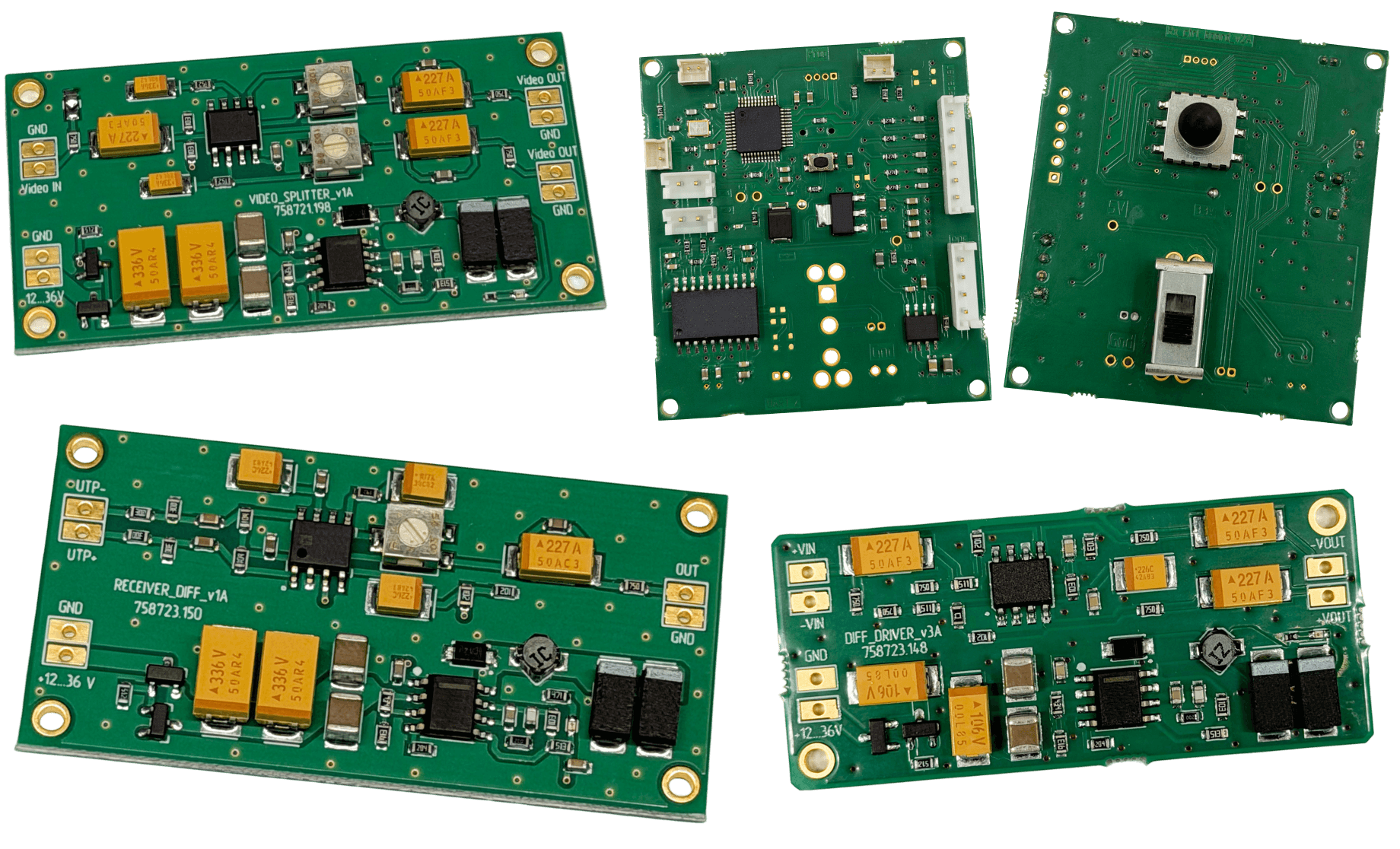

Комплект предназначен для самостоятельной сборки выносной системы аналогового видеосигнала.
Ко всем комплектам предоставляется подробная инструкция и поддержка наших специалистов.
>>> Видео:
видео без потерь
Для передачи видео без потерь по витой паре используется дифференциальный усилитель.
>>> разветвитель:
подключение нескольких устройств отображения
Для одновременного подключения нескольких устройств отображения применяется активный разветвитель видеосигнала. Разветвитель позволяет транслировать одновременно на два монитора или пар очков без потерь в качестве.
>>> джостик:
Возможность переключения каналов
Джойстик на базовом блоке позволяет удалённо переключать каналы на любом установленном видеоприемнике.
>>> удобство:
Регулировка сигнала и яркости
Удобная настройка изображения под условия работы.
>>> Гарантия:
Надёжность и гарантия
Системы защищены и имеют гарантию — неисправный блок можно вернуть и получить новый.
> Особенности:
> Описания:
DIFF_DRIVER_v3A
RECEIVER_DIFF_v1A

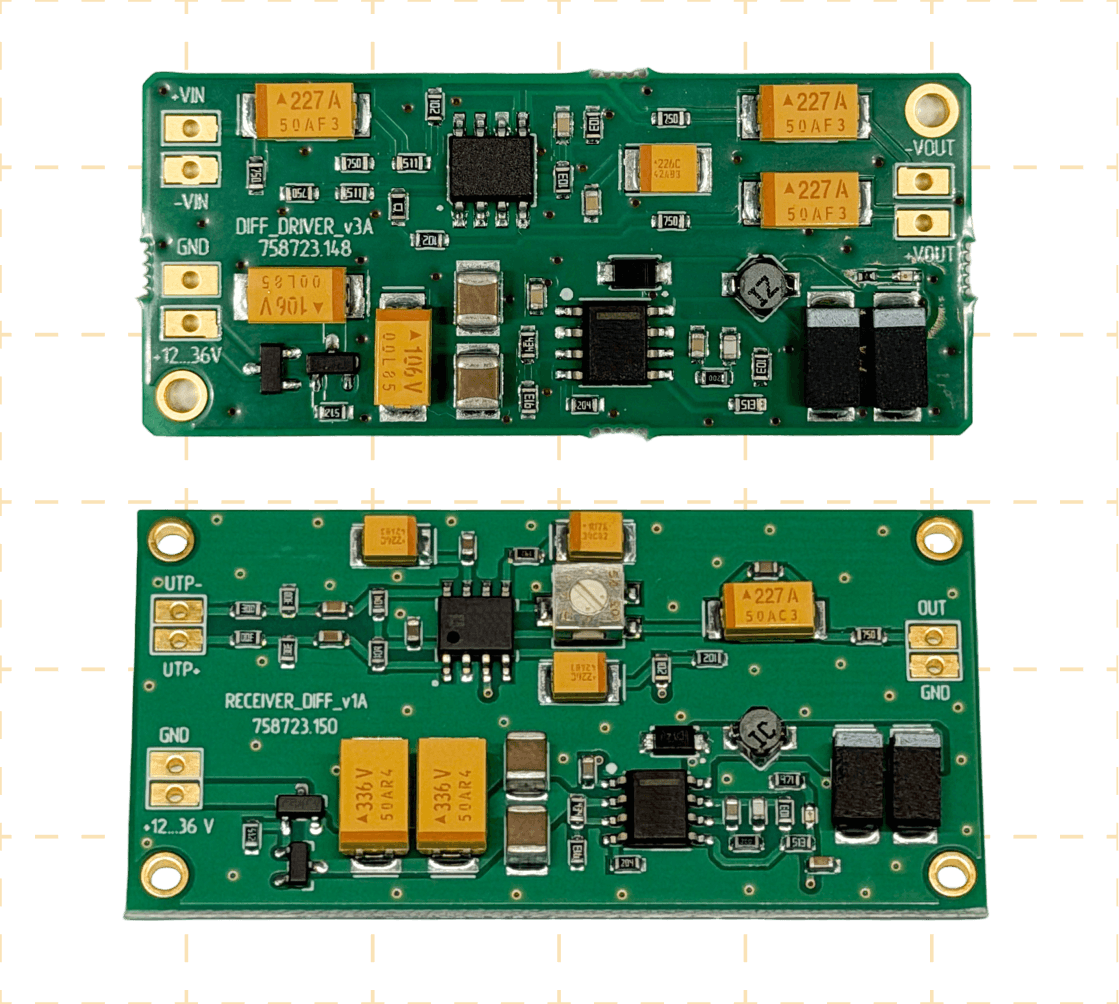

DIff_driver_v3a и RECEIVER_DIFF_v1A
ДИФференциальный усилитель
Предназначен для передачи аналогового видеосигнала по витой паре. Преобразует входной несимметричный (однопроводный) сигнал в симметричный (дифференциальный). Используется для уменьшения влияния помех на длинной линии передачи. Устанавливается в выносной системе приёма видеосигнала. Состоит из плат DIFF_DRIVER_v3A (усилитель) и RECEIVER_DIFF_v1A (приёмник).

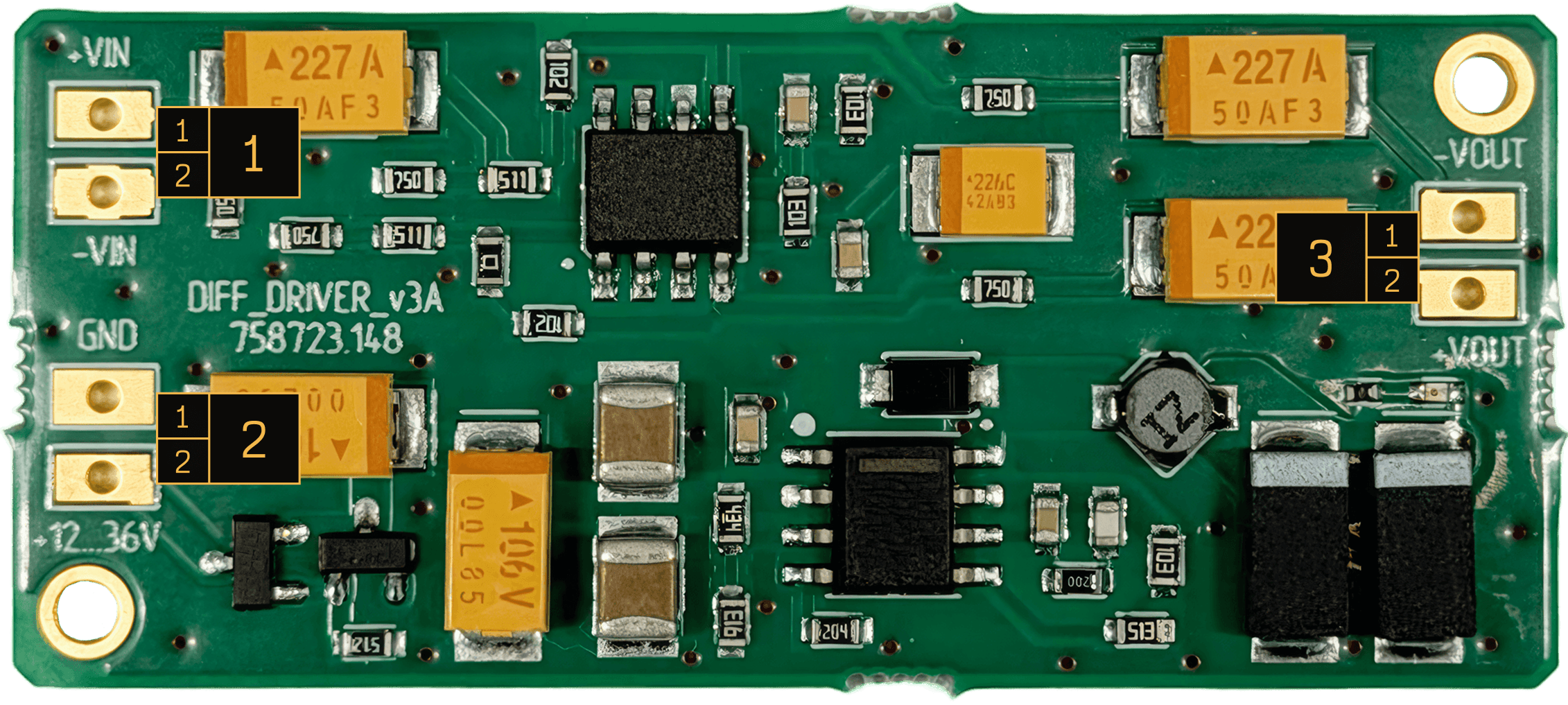

DIff_driver_v3a, Описание:
Вход видео. Подключение входного видеосигнала
Питание. Входное напряжение 12.36 В, используется для питания модуля. Встроена защита от переполюсовки напряжения.
Подключение витой пары. Выход симметричного (дифференциального)
сигнала.
RECEIVER_DIFF_v1A, Описание:

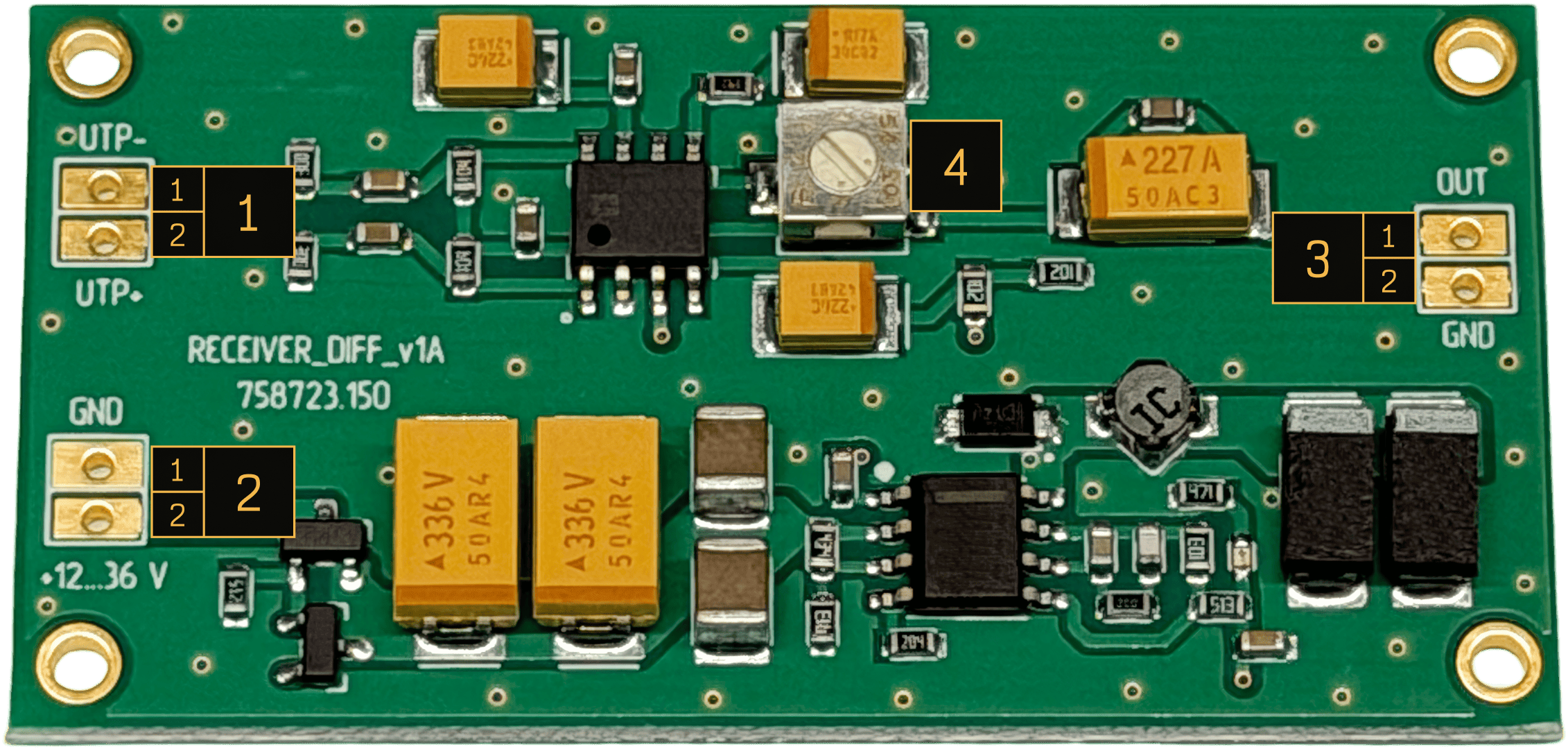

Подключение витой пары, с дифференциальным сигналом.
Питание. Входное напряжение 12..36В, используется для питания модуля. Встроена защита от переполюсовки напряжения.
Выход видеосигнала
Регулировка амплитуды выходного видеосигнала.
Используется для усиления или ослабления сигнала
Дополнительно:
Плата имеет возможность установки разъема PH-2A c шагом 2мм на место контактных площадок.
VIDEO_SPLITTER_v1A
VIDEO_SPLITTER_v1A

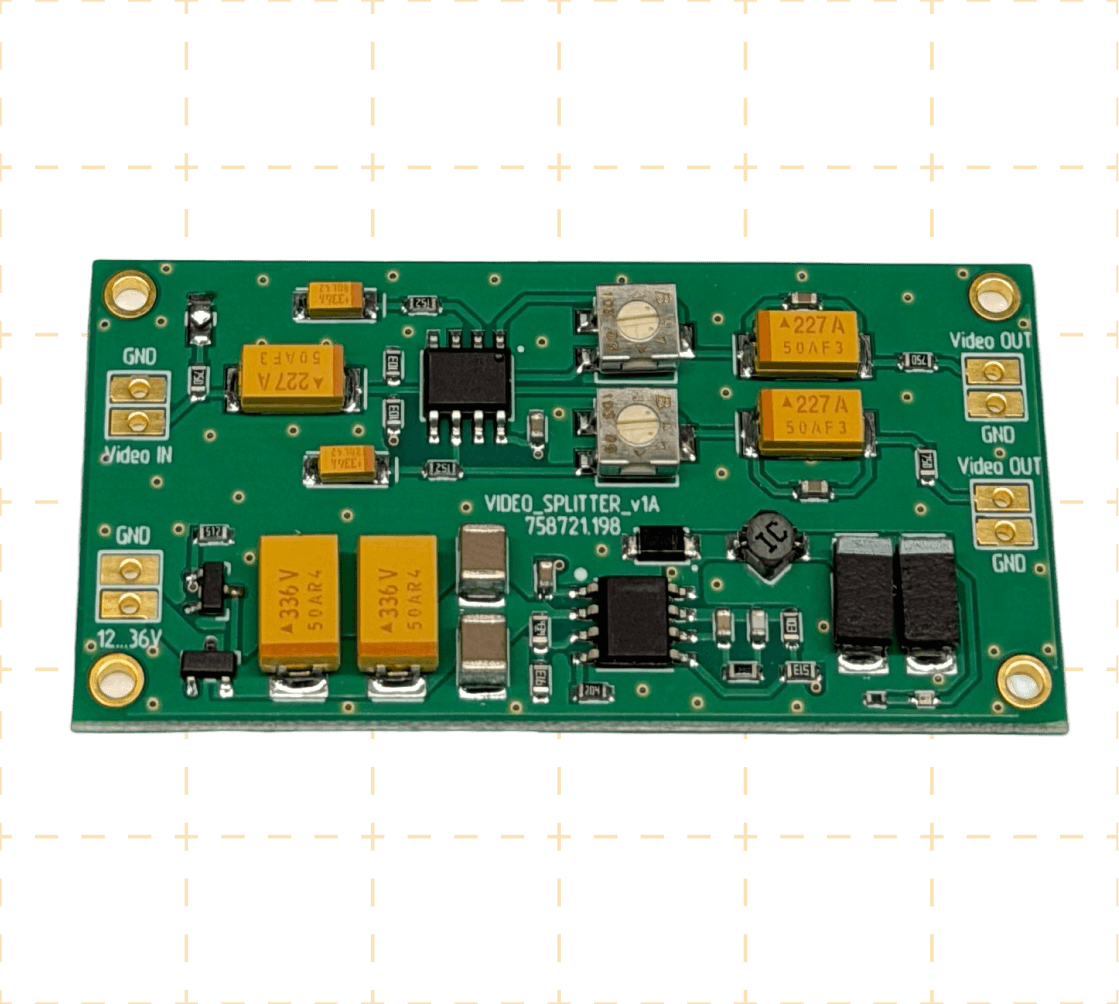

Видео сплиттер
Предназначен для разветвления аналогового видеосигнала. Позволяет подключать два независимых устройства отображения (монитор. очки). Имеет возможность регулировки амплитуды видеосигнала по каждому каналу отдельно. Рекомендуется для установки в базовом блоке выносных видеосистем и НСУ. Совместим с платой RECEIVER_DIFF_v1A.
Описание:

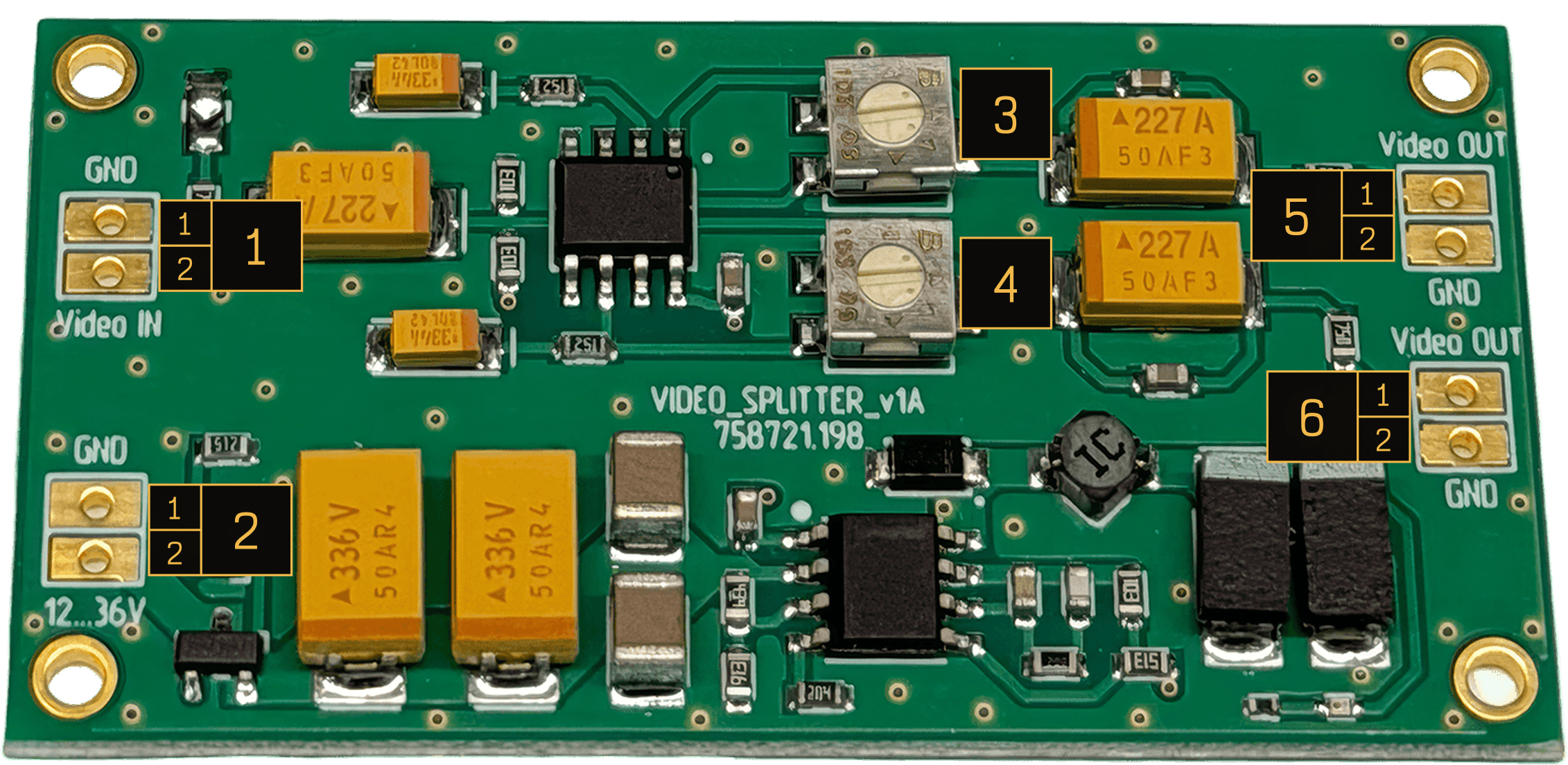

Вход аналогового видеосигнала. Подключение входного сигнала.
Питание. Входное напряжение 12..36В, используется для питания модуля. Встроена защита от переполюсовки напряжения.
Регулировка амплитуды выходного сигнала, канал №1.
Регулировка амплитуды выходного сигнала, канал №2.
Выход видеосигнала. Канал №1.
Выход видеосигнала. Канал №2.
Дополнительно:
Плата имеет возможность установки разъема PH-2A c шагом 2мм на место контактных площадок.
ПЛАТА BASE
ПЛАТА REMOTE
Rx_ctrl_board_v2A
Контрол борд «Удалённая кнопка»
Предназначен для подключения к видеоприемникам и удаленного переключения каналов. Состоит из 2 плат - BASE и REMOTE. Связь между платами (отправка команд) осуществляется по витой паре с помощью интерфейса RS-485.
Общее Описание:
ВАЖНО!
Управление возможно лишь определенными приемниками, которые внесены в прошивку контроллера. Распознавание приемника и выбор нужного типа управления происходит автоматически при включении.
Список приемников:
Starfish v1.2 (5.8GHz); FPVspeed VRX-S1 (5.8GHz); Skyzone steadyview v1.5/5.8 GHz); 3.3GHz Receiver module; TBS Fusion(5.8GHz/

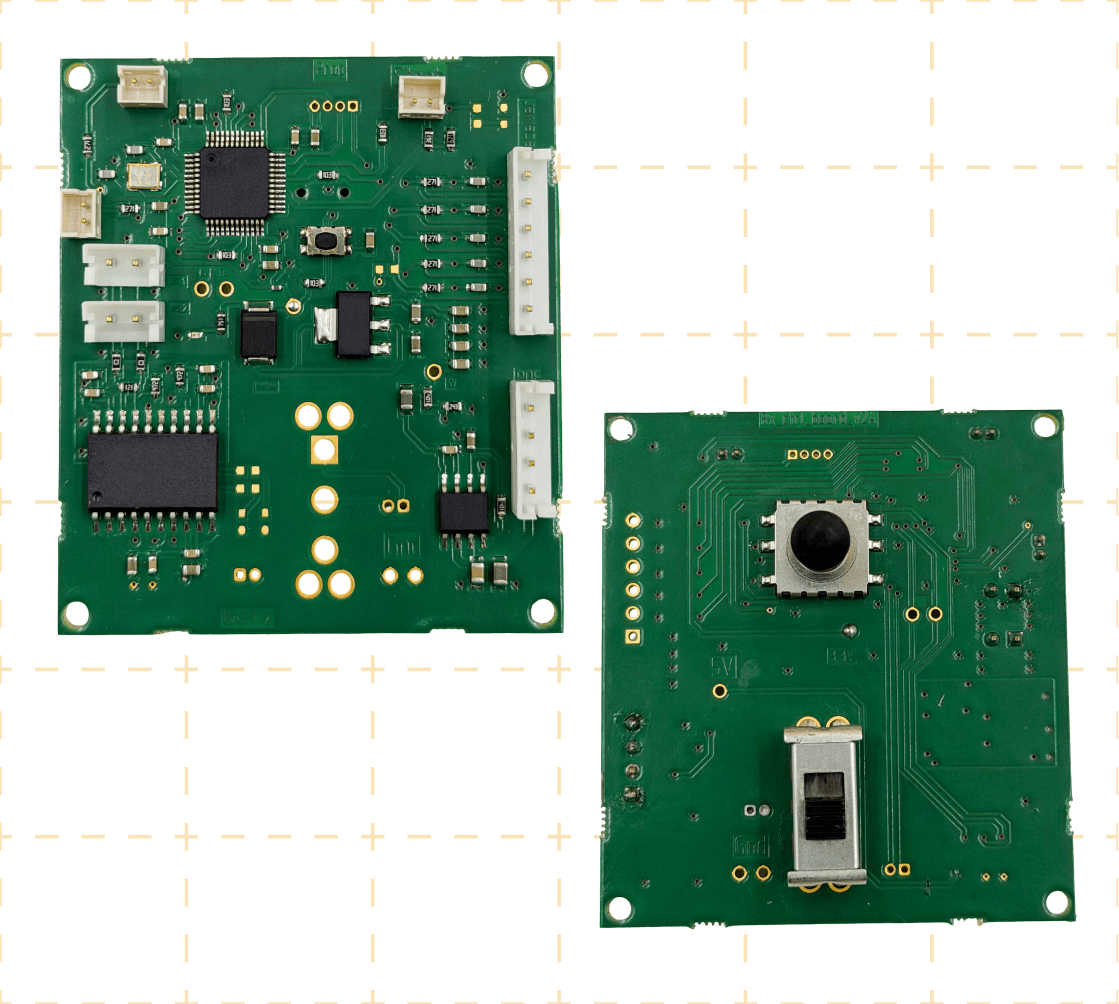

вариант base, Описание:
Плата Base осуществляет управление приемником. Способ управления зависим от конкретного приемника и может отличаться для разных моделей.
Питание 7 - 60 В
Светодиод VD предназначен для индикации питания платы.
Движковый переключатель - включает инверсию сигнала на плате
Два разъема для RS485

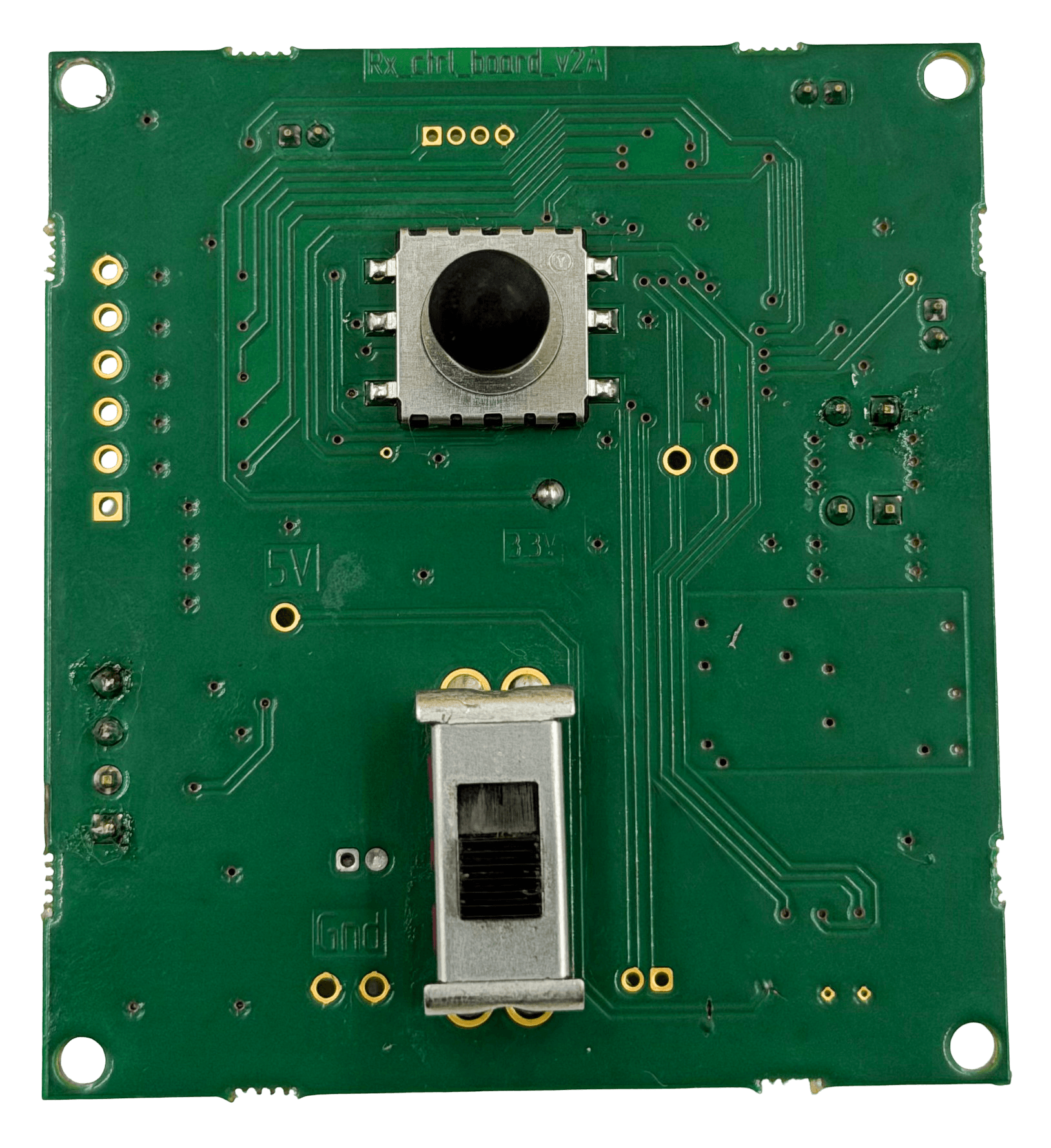

вариант remote, Описание:
Плата remote непосредственно подключается к приемникам через специальные кабельные сборки. Для каждого типа приемника свой тип подключения.
Питание 7 - 60 В
Разъем для подключения приёмника
Два разъема для RS485
> Описания:
DIff_driver_v3a и RECEIVER_DIFF_v1A
ДИФференциальный усилитель
Предназначен для передачи аналогового видеосигнала по витой паре. Преобразует входной несимметричный (однопроводный) сигнал в симметричный (дифференциальный). Используется для уменьшения влияния помех на длинной линии передачи. Устанавливается в выносной системе приёма видеосигнала. Состоит из плат DIFF_DRIVER_v3A (усилитель) и RECEIVER_DIFF_v1A (приёмник).
DIff_driver_v3a, Описание:
Вход видео. Подключение входного видеосигнала
Питание. Входное напряжение 12.36 В, используется для питания модуля. Встроена защита от переполюсовки напряжения.
Подключение витой пары. Выход симметричного (дифференциального)
сигнала.
RECEIVER_DIFF_v1A, Описание:
Подключение витой пары, с дифференциальным сигналом.
Питание. Входное напряжение 12..36В, используется для питания модуля. Встроена защита от переполюсовки напряжения.
Выход видеосигнала
Регулировка амплитуды выходного видеосигнала.
Используется для усиления или ослабления сигнала
Дополнительно:
Плата имеет возможность установки разъема PH-2A c шагом 2мм на место контактных площадок.
DIFF_DRIVER_v3A
RECEIVER_DIFF_v1A
VIDEO_SPLITTER_v1A
Видео сплиттер
Предназначен для разветвления аналогового видеосигнала. Позволяет подключать два независимых устройства отображения (монитор. очки). Имеет возможность регулировки амплитуды видеосигнала по каждому каналу отдельно. Рекомендуется для установки в базовом блоке выносных видеосистем и НСУ. Совместим с платой RECEIVER_DIFF_v1A.
Описание:
Вход аналогового видеосигнала. Подключение входного сигнала.
Питание. Входное напряжение 12..36В, используется для питания модуля. Встроена защита от переполюсовки напряжения.
Регулировка амплитуды выходного сигнала, канал №1.
Регулировка амплитуды выходного сигнала, канал №2.
Выход видеосигнала. Канал №1.
Выход видеосигнала. Канал №2.
Дополнительно:
Плата имеет возможность установки разъема PH-2A c шагом 2мм на место контактных площадок.
VIDEO_SPLITTER_v1A

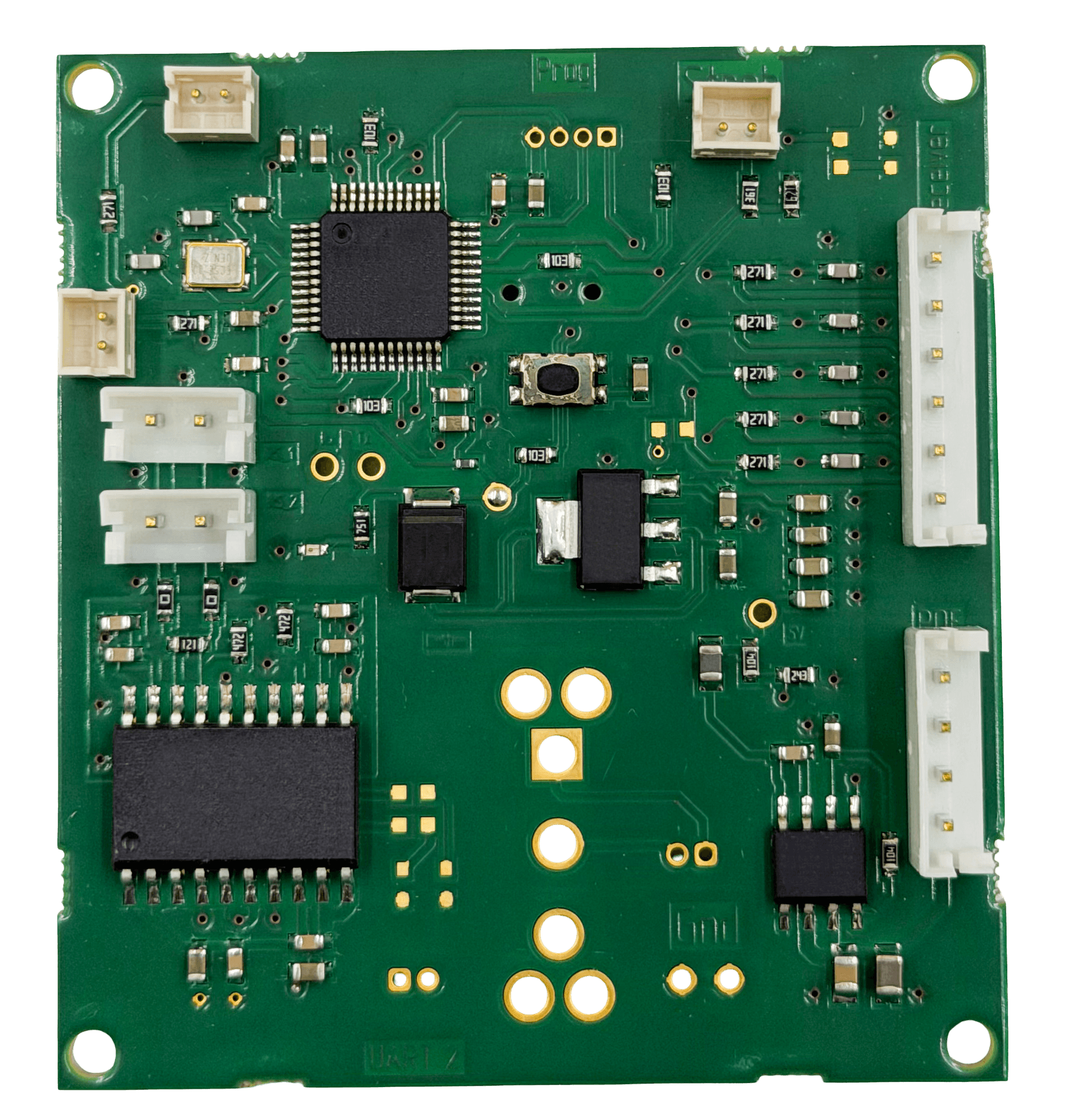

Rx_ctrl_board_v2A
Контрол борд «Удалённая кнопка»
Предназначен для подключения к видеоприемникам и удаленного переключения каналов. Состоит из 2 плат - BASE и REMOTE. Связь между платами (отправка команд) осуществляется по витой паре с помощью интерфейса RS-485.
Общее Описание:
ВАЖНО!
Управление возможно лишь определенными приемниками, которые внесены в прошивку контроллера. Распознавание приемника и выбор нужного типа управления происходит автоматически при включении.
Список приемников:
Starfish v1.2 (5.8GHz); FPVspeed VRX-S1 (5.8GHz); Skyzone steadyview v1.5/5.8 GHz); 3.3GHz Receiver module; TBS Fusion(5.8GHz/
вариант base, Описание:
Плата Base осуществляет управление приемником. Способ управления зависим от конкретного приемника и может отличаться для разных моделей.
Питание 7 - 60 В
Светодиод VD предназначен для индикации питания платы.
Движковый переключатель - включает инверсию сигнала на плате
Два разъема для RS485
вариант remote, Описание:
Плата remote непосредственно подключается к приемникам через специальные кабельные сборки. Для каждого типа приемника свой тип подключения.
Питание 7 - 60 В
Разъем для подключения приёмника
Два разъема для RS485
ПЛАТА BASE
ПЛАТА REMOTE
> Комплектации:
>>> DIff_driver_v3a
ДИФференциальный усилитель
Предназначен для передачи аналогового видеосигнала по витой паре. Преобразует входной несимметричный (однопроводный) сигнал в симметричный (дифференциальный). Используется для уменьшения влияния помех на длинной линии передачи. Устанавливается в выносной системе приёма видеосигнала. Совместима с платой RECEIVER_DIFF_v1A.
>>> VIDEO_SPLITTER_v1A
Видео сплиттер
Предназначен для разветвления аналогового видеосигнала. Позволяет подключать два независимых устройства отображения (монитор. очки). Имеет возможность регулировки амплитуды видеосигнала по каждому каналу отдельно. Рекомендуется для установки в базовом блоке выносных видеосистем и НСУ. Совместим с платой RECEIVER_DIFF_v1A.
>>> Rx_ctrl_board_v2A
Контрол борд «Удалённая кнопка»
Предназначен для подключения к видеоприемникам и удаленного переключения каналов. Состоит из 2 плат - BASE и REMOTE. Связь между платами (отправка команд) осуществляется по витой паре с помощью интерфейса RS-485.
