Спектр

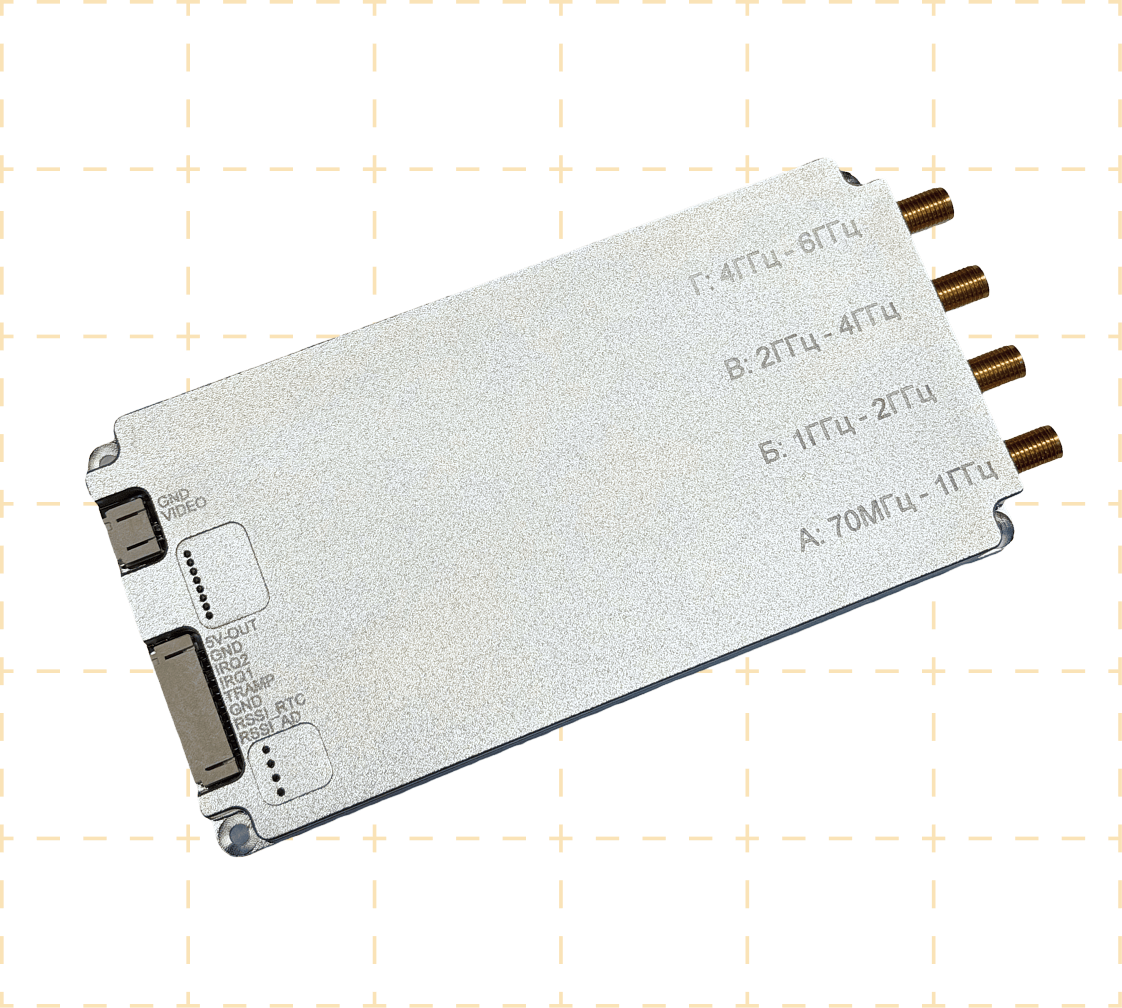

Широкодиапазонный приёмник видеоизображения 500МГц-6000МГц. Позволяет свободно настраиваться и принимать картинку частотах от 100 до 6000 МГц
> Диапазон частот — 50-6000 (8000) МГц
> Поддиапазоны: 50-1000, 1000-2000, 2000-4000, 4000-6000 (8000) МГц
> Чувствительность — -96+/-2дБ
> Вид модуляции — ЧМ
> Полоса фильтра ПЧ — 10МГц
> Полярность видеосигнала: позитивная/негативная (инверсная)
> Напряжение питания — 10-30В
> Потребляемый ток при 12В — 300мА
> Тип разъёма антенны — 4×SMA F
> Интерфейсы: CVBS выход, UART, RSSI, IRC (TRAMP)
> Поддиапазоны: 50-1000, 1000-2000, 2000-4000, 4000-6000 (8000) МГц
> Чувствительность — -96+/-2дБ
> Вид модуляции — ЧМ
> Полоса фильтра ПЧ — 10МГц
> Полярность видеосигнала: позитивная/негативная (инверсная)
> Напряжение питания — 10-30В
> Потребляемый ток при 12В — 300мА
> Тип разъёма антенны — 4×SMA F
> Интерфейсы: CVBS выход, UART, RSSI, IRC (TRAMP)
>>> range:
Широкий диапазон частот
70 МГц – 6000 МГц (опционально до 8000 МГц).
>>> scanning:
Гибкое сканирование
Возможность автоматического сканирования с настраиваемым шагом и диапазоном. Скорость полного сканирования с отображением RSSI — всего 12 секунд.
>>> auto_amplifier:
Автоматическая регулировка усиления (АРУ)
Защищает от перегрузки мощным сигналом и обеспечивает высокую чувствительность при слабом сигнале.
>>> noise resistance:
Высокая избирательность и помехоустойчивость
Супергетеродинная схема с двойным преобразованием частоты исключает зеркальные каналы. Высококачественные фильтры обеспечивают устойчивую работу в условиях помех.
>>> synchronization:
захват видеосинхронизации
Функция захвата видеосинхронизации для точного анализа и исключения ложных сигналов (опция).
>>> two_types_signal:
позитивный и негативный (инверсный) видеосигнал
Работа с позитивным и негативным (инверсным) видеосигналом
>>> indication:
Светодиодная индикация
Показывает активный поддиапазон с возможностю калибровки уровеня RSSI.
>>> reliability:
Надёжная конструкция
Полная экранировка благодаря цельному металлическому фрезерованному корпусу.
> Особенности:
Приёмник совместим с любой аппаратурой со стандартным аналоговым видеовходом. Управление и настройка выполняются через внешний контроллер по UART. Подходит производителям БПЛА и НСУ для разработки собственного ПО и алгоритмов сканирования.
> Испытания:
Помехоустойчивость приемника СПЕКТР: воздействие мощной ВЧ-помехой
В этом тесте мы проверяем, как приемник СПЕКТР справляется с мощной помехой - подавляющим сигналом мощностью 40 Вт на близкой частоте.
[ 00:00 ] — Штатный режим. Приемник работает на частоте 1240 МГц. Сигнал от передатчика (с установленной заглушкой) слабый, что подтверждает низкий уровень RSSI, но видео принимается стабильно.
[ 00:27 ] — На анализаторе спектра отображен принимаемый видеосигнал.
[ 00:34 ] — Активация помехи. Включаем генератор на 40 Вт. Частота сигнала подавления максимально близка к рабочей частоте приемника. Наглядное подтверждение мощности — мерцание осветительных ламп.
[ 00:50 ] — Анализатор спектра фиксирует появление мощного сигнала подавления, который кратно мощнее полезного сигнала.
[ 01:00 ] — Подавляющий сигнал мощностью 40 Вт подается непосредственно на антенну приемника СПЕКТР.
[ 01:17 ] — Оценка результата: Приемник СПЕКТР сохраняет полную работоспособность. Несмотря на то, что шкала RSSI зашкаливает, картинка на выходе остается чистой, без искажений и срывов.
Прием картинки под воздействием помехи возле антенны.mp4
Проверка характеристик приемника СПЕКТР после воздействия большой мощности на один из входов
Анализ контрольно-измерительных приборов подтверждает, что чувствительность приемника осталась на прежнем уровне. Приемник успешно выдержал нагрузку и полностью сохранил свои технические характеристики.
Чувствительность под воздействием мощности.mp4
практическое сравнение с китайским аналогом при полете на 50 км
Видеозапись одного из этапов тестирования приемного оборудования. Зафиксированные в кадре параметры не являются предельными для приёмника Спектр.
Факторы, определяющие дальность радиосвязи:
1. Мощность передатчика.
2. Чувствительность приёмника
3. Коэффициент усиления антенн (на передачу и прием).
4. Рабочая частота
5. Высота подъема антенн (наземной и бортовой).
6. Характер местности и наличие препятствий.
7. Метеоусловия (влажность воздуха).
8. Уровень индустриальных помех и работа средств РЭБ.
9. Согласование поляризации антенн.
10.КСВ в трактах
Сравнительный полет на 50 км.mp4

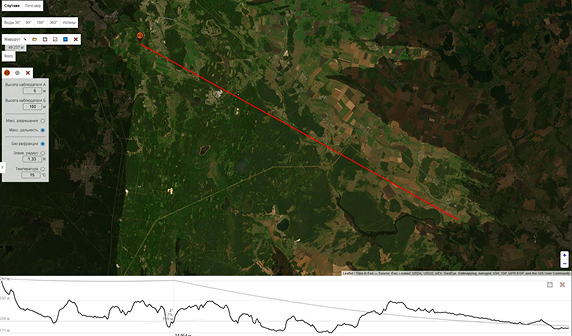

Карта рельефа и высот третьего дня испытаний, дистанция 50км
Прием картинки под воздействием помехи возле антенны.mp4
Помехоустойчивость приемника СПЕКТР: воздействие мощной ВЧ-помехой
В этом тесте мы проверяем, как приемник СПЕКТР справляется с мощной помехой - подавляющим сигналом мощностью 40 Вт на близкой частоте.
[ 00:00 ] — Штатный режим. Приемник работает на частоте 1240 МГц. Сигнал от передатчика (с установленной заглушкой) слабый, что подтверждает низкий уровень RSSI, но видео принимается стабильно.
[ 00:27 ] — На анализаторе спектра отображен принимаемый видеосигнал.
[ 00:34 ] — Активация помехи. Включаем генератор на 40 Вт. Частота сигнала подавления максимально близка к рабочей частоте приемника. Наглядное подтверждение мощности — мерцание осветительных ламп.
[ 00:50 ] — Анализатор спектра фиксирует появление мощного сигнала подавления, который кратно мощнее полезного сигнала.
[ 01:00 ] — Подавляющий сигнал мощностью 40 Вт подается непосредственно на антенну приемника СПЕКТР.
[ 01:17 ] — Оценка результата: Приемник СПЕКТР сохраняет полную работоспособность. Несмотря на то, что шкала RSSI зашкаливает, картинка на выходе остается чистой, без искажений и срывов.
Чувствительность под воздействием мощности.mp4
Проверка характеристик приемника СПЕКТР после воздействия большой мощности на один из входов
Анализ контрольно-измерительных приборов подтверждает, что чувствительность приемника осталась на прежнем уровне. Приемник успешно выдержал нагрузку и полностью сохранил свои технические характеристики.
Факторы, определяющие дальность радиосвязи:
1. Мощность передатчика.
2. Чувствительность приёмника
3. Коэффициент усиления антенн (на передачу и прием).
4. Рабочая частота
5. Высота подъема антенн (наземной и бортовой).
6. Характер местности и наличие препятствий.
7. Метеоусловия (влажность воздуха).
8. Уровень индустриальных помех и работа средств РЭБ.
9. Согласование поляризации антенн.
10.КСВ в трактах
практическое сравнение с китайским аналогом при полете на 50 км
Видеозапись одного из этапов тестирования приемного оборудования. Зафиксированные в кадре параметры не являются предельными для приёмника Спектр.
Карта рельефа и высот, дистанция 50км
Сравнительный полет на 50 км.mp4
> Управление широкополосным приёмником СПЕКТР:
СПЕКТР-ТЕРМИНАЛ
Комплект из нескольких плат, дисплея и ПО, позволяющие управлять приемником «Спектр». С его помощью вы сможете самостоятельно собрать выносную систему или НСУ под необходимые задачи. Штатный элемент управления в нашей новой выносной системе «Струна-В4»
Функционал:
1.Постановка конкретной частоты вручную с отображением RSSI
> Добавление частоты в Избранное
> Добавление частоты в собственную сетку частот
2. Сетки частот (до 5 сеток в памяти)
> Загрузка сеток каналов в json по WiFi
> Хранение сеток, созданных вручную
> Постановка любой частоты из сетки с отображением RSSI
3. MIN RSSI
> Отслеживание минимального RSSI выбранной сетки, что позволяет быстро найти самый свободный канал
> Сортировка списка по возрастанию загруженности канала (RSSI)
4. Режим сканирования
> Постановка любой частоты
> Режим полного сканирования за 12 секунд в диапазоне 70-8600 МГц
> Моментальное автоматическое сканирование во время переключения страниц при выборе шага сканирования 5 или 2 МГц
Видеоинструкция к терминалу.mp4
