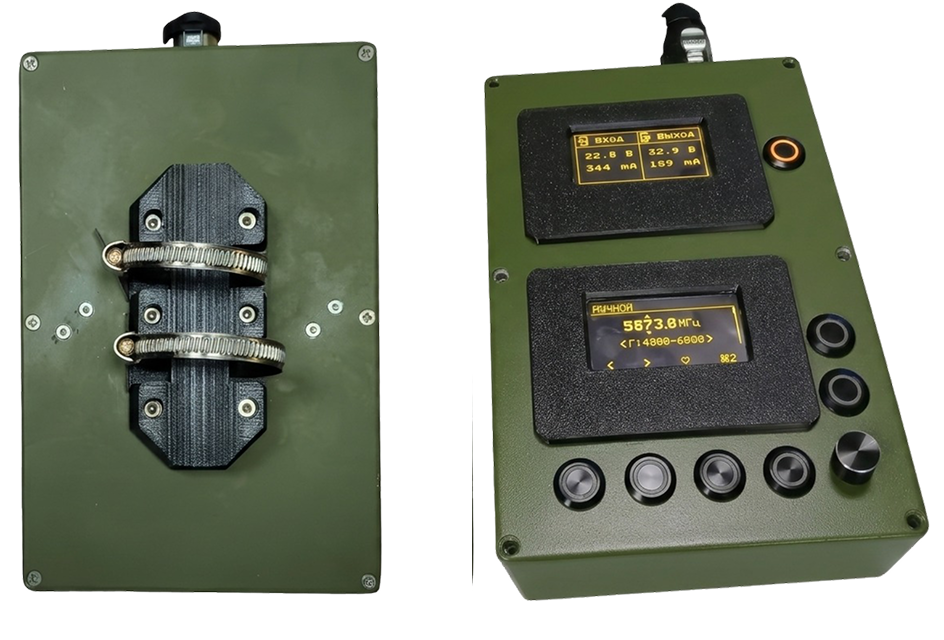

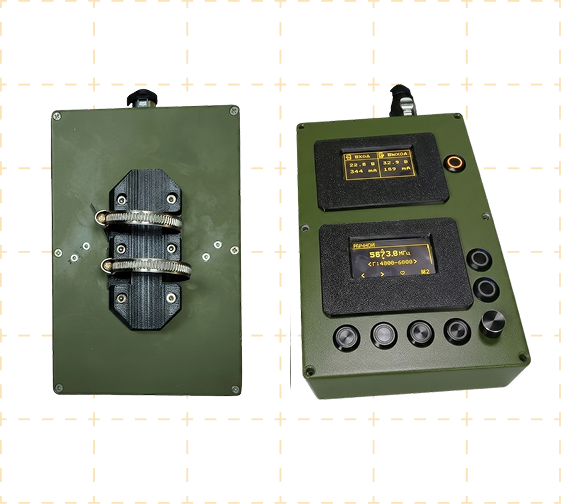

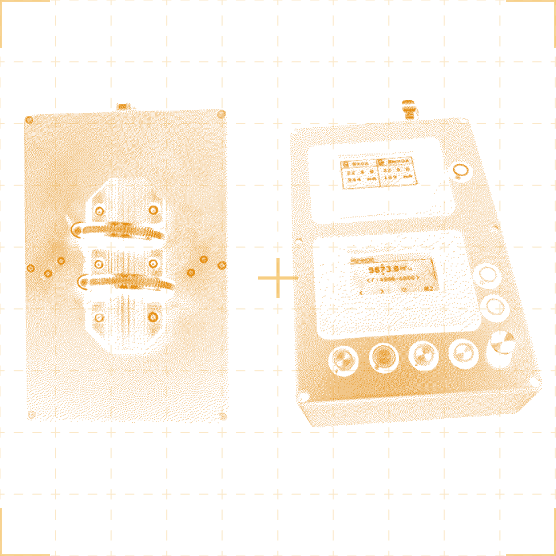

СТРУНА - В4
Выносная система для приёма аналогового видеосигнала в широком диапазоне частот
>>> spectr:
широкодиапазонный приёмник СПЕКТР
Основной элемент системы
>>> distance:
Максимальная дистанция 300м
Соединительный кабель позволяет разнести оборудование на дистанцию до 300 м для обеспечения безопасной работы оператора.
>>> control:

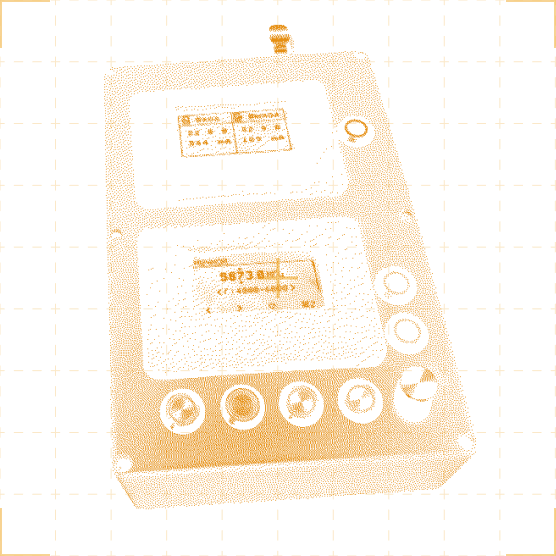

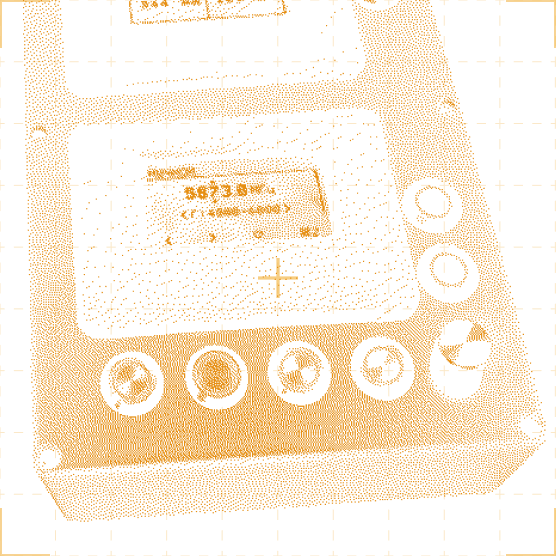

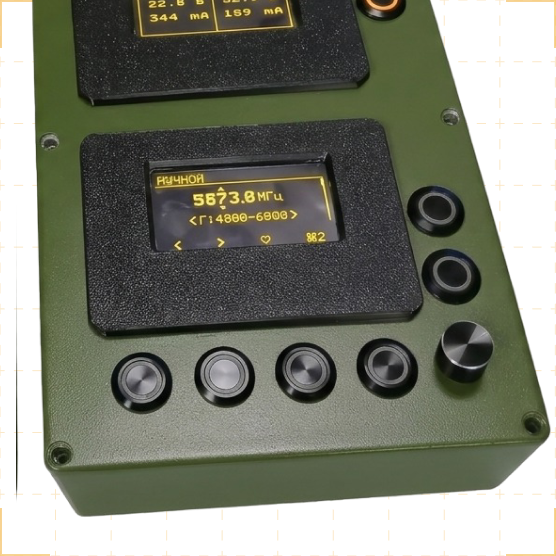

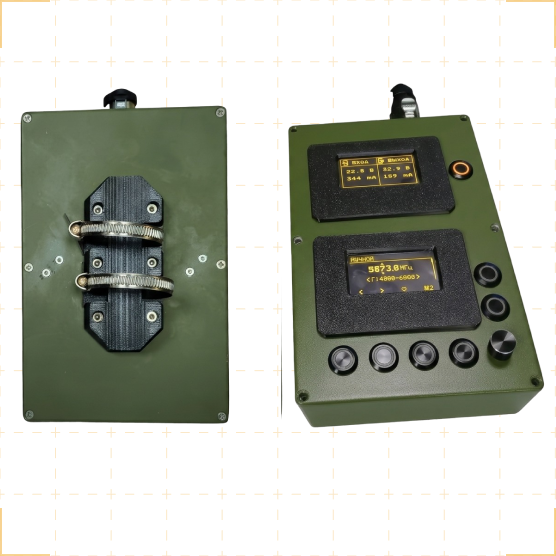

Органы управления СПЕКТР
Управление приёмником осуществляется через кнопки и энкодер, расположенные на лицевой панели базового блока.
>>> receiver:
Параметры приёма
На встроенном OLED-дисплее базового блока отображаются ключевые показатели текущего состояния и качества приёма сигнала.
>>> g13:
Беспроводное переключение
Опциональный модуль G13 обеспечивает синхронную смену каналов в режиме полёта по беспроводному каналу связи.
>>> crsf:
Протокол CRSF
Для синхронного переключения каналов в базовый блок устанавливается приёмник с протоколом CRSF и внешней антенной. Телеметрия должна быть отключена, а рабочая частота и биндфраза — полностью совпадать с настройками приёмника на дроне.
>>> raduga:
Приёмник РАДУГА
По умолчанию в базовый блок устанавливается приёмник серии РАДУГА, обеспечивающий стандартную конфигурацию устройства «из коробки».
>>> instruments:
вольметр и амперметр
Отображают значения входного напряжения тока от внешнего источника питания и выходное напряжение, а также потребляемый ток выносным блоком.
>>> wireless:
Возможности удаленного управления
> Сканирование, изменение шага и диапазона сканирования.
> Отображение спектра.
> Загрузка и создание сетки частот.
> Избранные частосты. Частоты с минимальным уровнем помех.
> Синхронное переключение каналов в полете.
> Особенности:
Режимы управления
Ручной:
Точная настройка частоты с выбранным шагом.
СЕТКИ:
Работа с загруженным списком частот.
До 5 сеток, в одной сетке до 48 частот.
МИНИМАЛЬНЫЙ RSSI:
Автоматический поиск каналов с минимальным уровнем помех
избранное:
Быстрый доступ к сохраненным частотам (до 48 шт)
ПОИСК:
Сканирование диапазона 70−8000 МГц с построением графика
> Технические характеристики:
Общие
Напряжение питания
17-27 В
Выходное напряжение в линии
45-50 В
Рекомендуемый внешний источник питания
литиевый 6S акб
Максимальноя длина линии
300 М
Номинальная длина линии
50 М
Материал корпуса
металл
Влагозащита выносного блока
есть
Макс. диаметр мачты
25-40 ММ
функции приёмника
> Автоматическое сканирование
> Ручное сканирование
> Отображение результатов сканирования в виде спектрограммы
> Выбор шага и диапазона сканирования
> Формирование списка обнаруженных частот
> Формирование списка избранных частот
> Загрузка JSON файлов сеток частот по WIFI
> Создание собственной сетки частот
> Формирование списка частот с минимальным уровнем RSSI для использования данных частот для синхронной перестройки
> Переключение в режим приёма инверсного видеосигнала
> Управление широкополосным приёмником СПЕКТР:

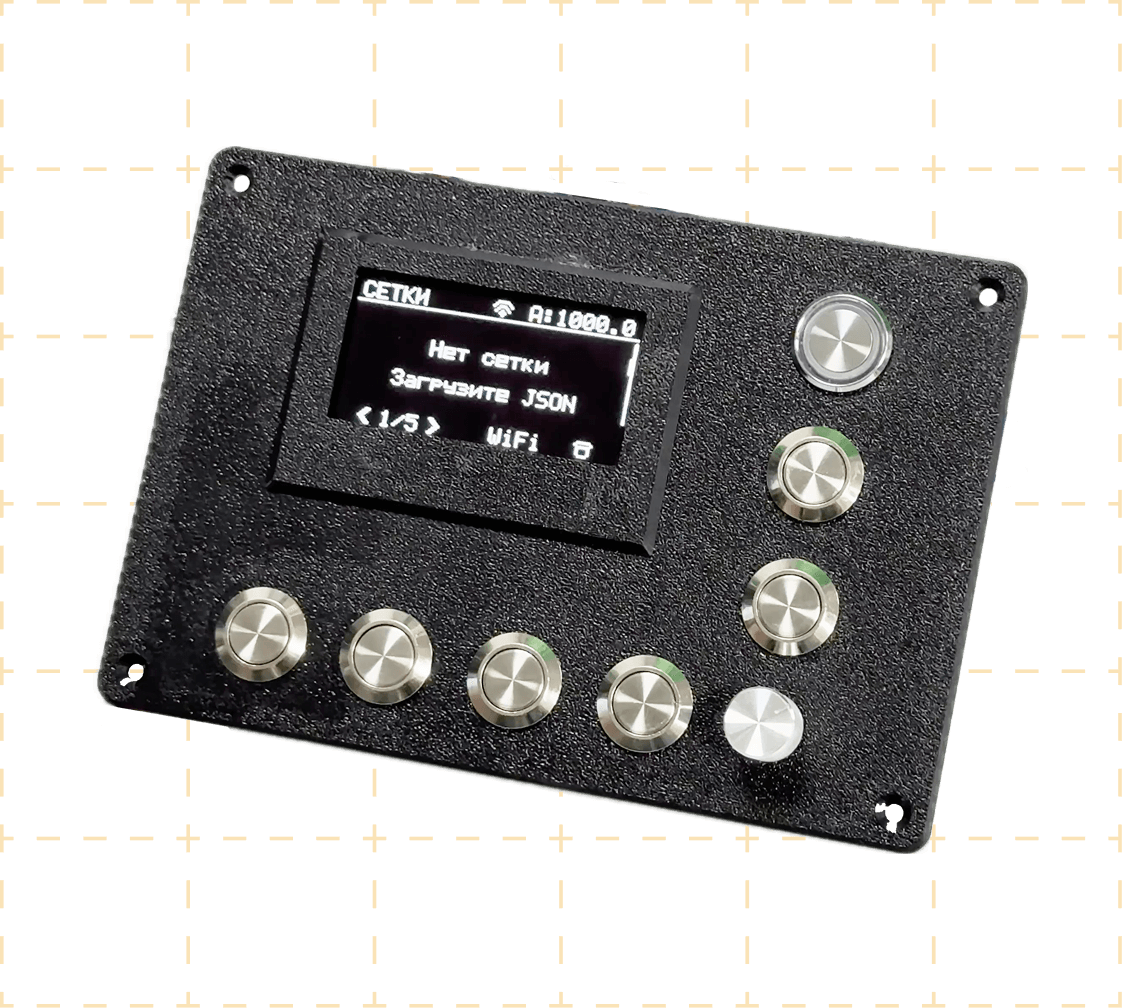

СПЕКТР-ТЕРМИНАЛ
Комплект из нескольких плат, дисплея и ПО, позволяющие управлять приемником «Спектр». С его помощью вы сможете самостоятельно собрать выносную систему или НСУ под необходимые задачи. Штатный элемент управления в нашей новой выносной системе «Струна-В4»
Функционал:
1.Постановка конкретной частоты вручную с отображением RSSI
> Добавление частоты в Избранное
> Добавление частоты в собственную сетку частот
2. Сетки частот (до 5 сеток в памяти)
> Загрузка сеток каналов в json по WiFi
> Хранение сеток, созданных вручную
> Постановка любой частоты из сетки с отображением RSSI
3. MIN RSSI
> Отслеживание минимального RSSI выбранной сетки, что позволяет быстро найти самый свободный канал
> Сортировка списка по возрастанию загруженности канала (RSSI)
4. Режим сканирования
> Постановка любой частоты
> Режим полного сканирования за 12 секунд в диапазоне 70-8600 МГц
> Моментальное автоматическое сканирование во время переключения страниц при выборе шага сканирования 5 или 2 МГц
Видеоинструкция к терминалу.mp4
Видеоинструкция к терминалу.mp4
«СПЕКТР»-ТЕРМИНАЛ
Комплект из нескольких плат, дисплея и ПО, позволяющие управлять приемником «Спектр». С его помощью вы сможете самостоятельно собрать выносную систему или НСУ под необходимые задачи. Штатный элемент управления в нашей новой выносной системе «Струна-В4»
Функционал:
1.Постановка конкретной частоты вручную с отображением RSSI
> Добавление частоты в Избранное
> Добавление частоты в собственную сетку частот
2. Сетки частот (до 5 сеток в памяти)
> Загрузка сеток каналов в json по WiFi
> Хранение сеток, созданных вручную
> Постановка любой частоты из сетки с отображением RSSI
3. MIN RSSI
> Отслеживание минимального RSSI выбранной сетки, что позволяет быстро найти самый свободный канал
> Сортировка списка по возрастанию загруженности канала (RSSI)
4. Режим сканирования
> Постановка любой частоты
> Режим полного сканирования за 12 секунд в диапазоне 70-8600 МГц
> Моментальное автоматическое сканирование во время переключения страниц при выборе шага сканирования 5 или 2 МГц
> Стоимость:
>>> Управление широкополосным приёмником СПЕКТР
«Спектр»-терминал
Комплект из нескольких плат, дисплея и ПО, позволяющие управлять приемником «Спектр». С его помощью вы сможете самостоятельно собрать выносную систему или НСУ под необходимые задачи. Штатный элемент управления в нашей новой выносной системе «Струна-В4»
